一、消防水炮系统信号传输的痛点与解决方案
高智能化的消防水炮的正常工作依赖于稳定的信号传输。传统电缆传输（如 RVSP 双绞线、SYV 同轴电缆）在距离超过 500 米时，会因电阻损耗、电磁干扰等问题导致信号衰减，影响控制指令的准确性和视频监控的清晰度。例如，RS485 总线的理论传输距离为 1200 米，但实际工程中超过 500 米后，信号误码率显著上升，可能导致水炮通讯故障。对此，行业标准及工程实践表明，采用光端机 + 光纤的组合替代长距离线路，可有效解决信号衰减问题。光纤以光信号传输，损耗低（单模光纤每公里衰减＜0.5dB）、抗电磁干扰能力强，适合长距离、高干扰环境下的信号传输。
二、消防水炮控制线的分级连接策略
消防水炮系统的控制线连接需根据距离和功能分为两个层级：现场控制箱间的短距离互联，以及控制箱至主机的长距离传输。
1. 现场控制箱间的手拉手连接（近距离）
当多台消防水炮的现场控制箱间距较近时，采用屏蔽线（如 RVVP 2×1.5）进行手拉手连接。具体步骤如下：
总线架构：遵循 RS485总线标准，采用 “一进一出” 的手拉手布线，确保每个控制箱的 A和 B依次串联。
极性与屏蔽：信号线严格区分正负极，屏蔽层单端接地（主机端），避免接地环路干扰。电源线（RVV 3×2.5，220V）与信号线分管敷设，防止强弱电耦合干扰。
控制箱安装：箱体底边距地 1.5 米，固定牢固，进线孔采用金属管密封，确保防水防尘。例如，ZDMS 系列水炮的控制箱顶部设有冲落孔，可便捷接入线管，内部端子按标识连接水炮电源线（220V）。
2. 控制箱至主机的光纤传输（远距离）
当控制箱与主机距离＞500 米时，引入光端机 + 单模光纤方案：
发射端连接：控制箱输出 RS485 信号线（485_A/485_B）接入光端机发射端，同时视频线（SYV-75-5）通过 BNC 接口连接至发射端的模拟视频输入。部分系统采用数字摄像头，需通过网线（超五类以上）接入光端机的 IP 接口。
光纤链路：发射端与接收端之间铺设单模光纤，使用 FC/LC 接头，通过熔接或快速连接器实现低损耗连接。光纤链路支持多芯复用，可同时传输多路信号（如控制信号 + 视频信号）。

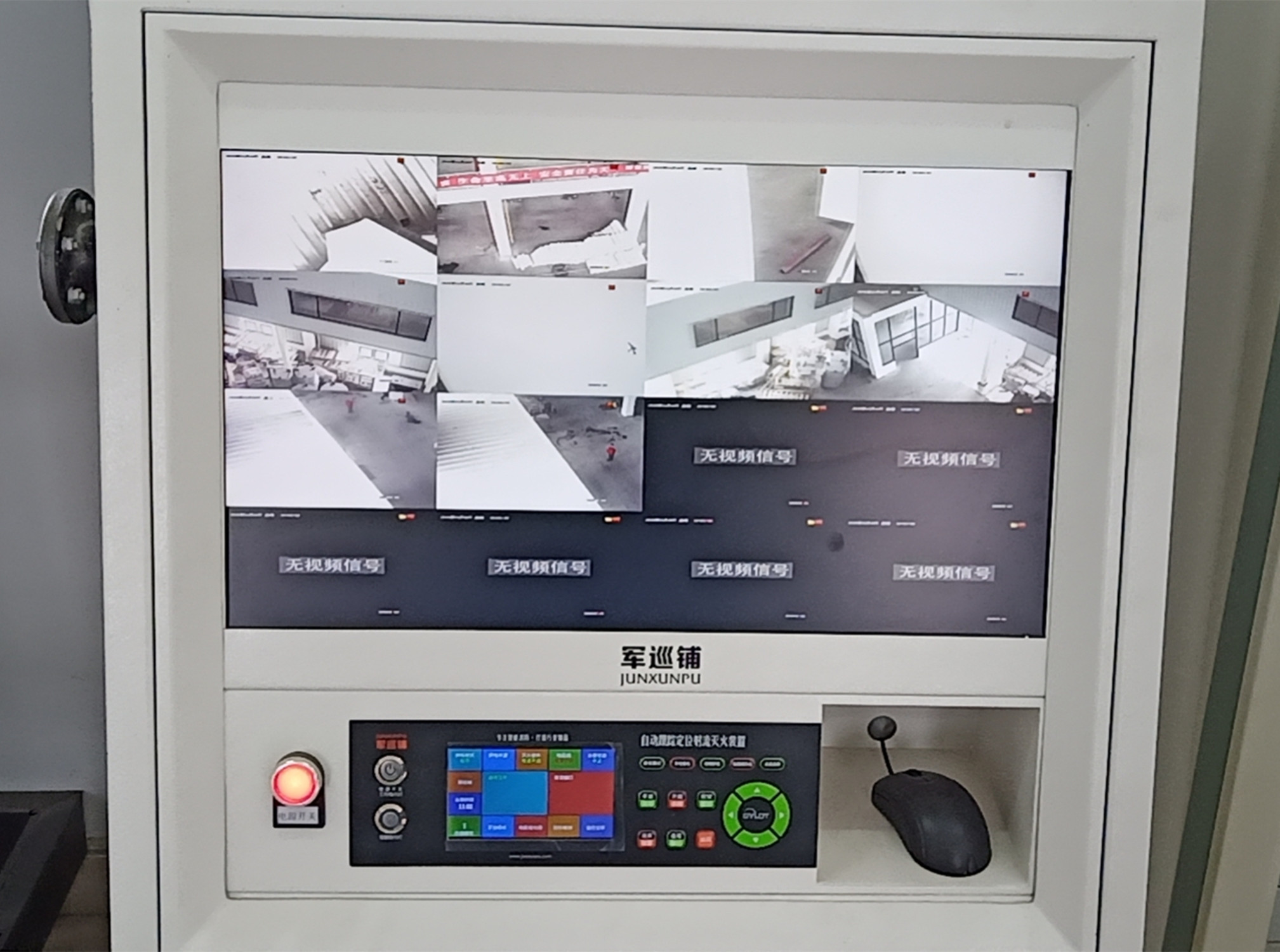

接收端对接：光端机接收端输出 RS485 信号至主机的 CAN 总线接口，视频信号通过同轴电缆接入硬盘录像机（DVR）。例如，当宁消防的方案中，光端机指示灯可实时监测信号状态，确保每路信号稳定（指示灯常亮）。
典型连接示意图
水炮 → 控制箱（RS485+视频线） → 光端机发射端（电信号转光信号） → 光纤 → 光端机接收端（光信号转电信号） → 主机（CAN总线+DVR）
三、光缆传输的技术优势
抗干扰能力卓越
光纤传输光信号，不受电磁辐射、地电位差影响，尤其适用于机场、变电站等强电磁环境。对比实验表明，光纤传输误码率远小于电缆的 。
长距离低损耗
单模光纤传输控制信号可达 20 公里以上，视频信号通过光端机中继后无衰减。以某物流仓库为例，3 公里距离下光纤传输的视频延迟＜20ms，图像清晰度达 1080P。
安全性提升
光纤不导电，避免了电缆漏电风险，且信号加密性强（光信号难窃听），符合智慧消防对数据安全的要求。
运维成本优化
虽然初期投入（光端机 + 光纤）高于电缆，但光纤寿命长达 20 年（电缆约 10 年），且耐腐蚀性强，减少了后期更换频率。某商业综合体项目统计显示，光纤方案 5 年运维成本降低 40%。
四、工程实施要点与注意事项
线缆选型：控制信号线采用屏蔽线（RVVP），视频线短距用 SYV-75-5，长距配光端机；光纤选用 G.652D 单模光纤。
接地规范：系统单点接地（主机端），屏蔽层、金属线管均需可靠接地，接地电阻＜4Ω。
光端机配置：根据信号类型（模拟 / 数字）选择对应光端机（如 BNC 接口），注意发射端与接收端的协议匹配（如 RS485）。
冗余设计：重要场所采用双光纤链路热备份，或在光端机中集成自愈环网功能，保障故障时无缝切换。
消防水炮控制线的光缆传输方案，通过分级架构（屏蔽线短距互联 + 光纤长距传输）和光端机的信号转换，有效解决了传统电缆的衰减与干扰问题。其技术优势（抗干扰、长距离、易扩展）不仅提升了消防系统的可靠性，也为智慧消防的发展奠定了物理层基础。
